Чому вибиває та гріється автомат у щитку: основні причини несправності

Автоматичний вимикач у квартирному щитку відключає живлення, коли струм у захищеному колі стає небезпечним для проводки та з’єднань. Найчастіше автомат вибиває через перевантаження, коротке замикання, несправний прилад або пошкодження кабелю. Якщо ж його корпус помітно нагрівається, причиною може бути надмірний струм, слабкий контакт у клемі, неправильне під’єднання або несправність самого пристрою.

Характер спрацювання часто підказує напрямок пошуку. Миттєве відключення після ввімкнення певного приладу більше схоже на коротке замикання або значний пусковий струм. Якщо автомат вимикається через кілька хвилин чи годин, імовірніше перевантаження або локальний перегрів. Спрацювання за нібито відсутнього навантаження потребує перевірки прихованих споживачів, проводки, вологи в електроустановках і типу захисного пристрою.

Важливо: не знімайте кришку щита, не підтягуйте клеми під напругою та не встановлюйте автомат більшого номіналу лише для того, щоб він перестав вибивати. Якщо є запах горілої ізоляції, потемніння пластику, тріск, іскри або дим, не намагайтеся багаторазово вмикати пристрій — коло має перевірити кваліфікований електрик.

Як працює автоматичний вимикач і що означає його спрацювання

Побутовий модульний автомат зазвичай має два механізми захисту. Тепловий розчіплювач реагує на тривале перевищення допустимого струму. Він спрацьовує не миттєво: що більше перевантаження, то швидше нагрівається біметалева пластина й розмикається коло. Магнітний розчіплювач призначений для швидкого відключення за струму короткого замикання.

Тому одна й та сама проблема може проявлятися по-різному:

• автомат вибиває одразу — можливе коротке замикання, пошкодження приладу або дуже великий пусковий струм;
• вимикається через певний час — імовірне перевантаження, нагрівання клеми або вплив високої температури в щитку;
• не тримається після повторного ввімкнення — несправність не усунена або автомат ще не охолов після попереднього перевантаження;
• спрацьовує пристрій із кнопкою TEST — це може бути ПЗВ чи диференційний автомат, який реагує не лише на надструм, а й на витік струму.

Звичайний автоматичний вимикач і ПЗВ виконують різні завдання. Автомат захищає проводку від перевантаження та короткого замикання. ПЗВ відключає коло, коли виявляє різницю між струмами у фазному та нейтральному провідниках, що може свідчити про витік. Дифавтомат поєднує обидві функції. Під час діагностики важливо спочатку зрозуміти, який саме пристрій відключив живлення.

Чому вибиває автомат в квартирі

Перевантаження електричної лінії

Перевантаження виникає, коли сумарний струм одночасно ввімкнених приладів перевищує можливості захищеної лінії. Типова ситуація — до однієї розеткової групи одночасно підключені електрочайник, обігрівач, мікрохвильова піч або інша потужна техніка. Спочатку все може працювати, але через деякий час тепловий механізм автомата відключить коло.

Для приблизної оцінки струму потужність приладів ділять на напругу мережі. Наприклад, за напруги близько 230 В навантаження 3680 Вт відповідає приблизно 16 А. Однак це лише арифметичний орієнтир, а не дозвіл постійно навантажувати будь-яку лінію на таку потужність. Допустиме навантаження залежить від перерізу та матеріалу провідників, способу прокладання, температури, кількості кабелів у пучку, якості контактів і проєкту електромережі.

Ознакою перевантаження є повторюване спрацювання саме під час одночасної роботи кількох потужних споживачів. Якщо після вимкнення частини техніки проблема зникає, навантаження слід розподілити між окремими лініями. Для бойлера, електроплити, кондиціонера, пральної машини та інших потужних приладів часто передбачають окремі кола, але конкретне рішення визначають розрахунком.

Коротке замикання

За короткого замикання струм різко зростає, тому автомат зазвичай спрацьовує майже миттєво. Причиною може бути пошкоджений кабель, обгоріла розетка, несправний подовжувач, пробій усередині побутового приладу або помилка в монтажі. Іноді перед відключенням чути хлопок, видно іскру чи відчувається запах горілого.

Не слід знову й знову вмикати автомат, сподіваючись, що він «утримається». Повторне подавання напруги на пошкоджену ділянку підвищує ризик дугового розряду, оплавлення ізоляції та займання. Підозрілий прилад потрібно від’єднати від розетки, якщо це можна зробити безпечно, а лінію — залишити вимкненою до перевірки.

Несправний електроприлад, вилка або подовжувач

Якщо відключення відбувається щоразу після запуску конкретного пристрою, причина може бути в ньому, а не в автоматі. Пошкоджений нагрівальний елемент, двигун, мережевий фільтр, кабель живлення або вилка здатні створювати надструм чи витік. Особливо показовою є ситуація, коли той самий прилад спричиняє спрацювання і в іншій справній розетковій групі.

Не перевіряйте несправну техніку багаторазовими ввімкненнями та не використовуйте перехідники, щоб обійти захист. Прилад має оглянути майстер, а до ремонту ним не варто користуватися.

Слабке або окиснене контактне з’єднання

Погано затиснутий провід створює підвищений перехідний опір. На такому контакті виділяється тепло, хоча загальне навантаження на лінію може не перевищувати номінал автомата. З часом клема, ізоляція проводу та корпус пристрою темніють або оплавляються, може з’явитися характерний запах і потріскування.

Причиною буває недостатній чи надмірний момент затягування, невідповідний наконечник, неправильно підготовлена жила, потрапляння ізоляції під затискач, окиснення або несумісність шини з клемою. Перевіряти та відновлювати такі з’єднання повинен електрик після повного знеструмлення, перевірки відсутності напруги й відповідно до інструкції виробника пристрою.

Неправильно підібраний номінал або характеристика спрацювання

Автомат вибирають насамперед для захисту кабелю, а не за максимальною потужністю побутової техніки. Якщо номінальний струм замалий для правильно спроєктованої лінії, можливі небажані відключення. Якщо він завеликий відносно допустимого струму провідника, кабель може перегріватися раніше, ніж спрацює захист.

Літери B, C і D на корпусі позначають характеристику миттєвого спрацювання та враховують пускові струми. Вони не є градацією «слабший — сильніший» і не повинні змінюватися навмання. Наприклад, встановлення характеристики D замість B або C може приховати симптом, але погіршити захист, якщо параметри лінії не забезпечують належного автоматичного відключення.

Висока температура всередині щита

Тепловий розчіплювач реагує не лише на струм, а й на умови охолодження. Щільно встановлені модульні пристрої, тривале велике навантаження на сусідніх автоматах, нагрівання від контактора чи реле, погана вентиляція та висока температура приміщення можуть прискорювати спрацювання. Це не означає, що автомат потрібно замінити на більший: електрик має оцінити компонування щита, реальні струми та вимоги виробника щодо температурних поправок.

Чому вибиває автомат без навантаження

Фраза «без навантаження» часто означає, що людина не ввімкнула жодного потужного приладу. Проте в колі можуть залишатися холодильник, бойлер, роутер, зарядні пристрої, тепла підлога, вентиляція, сигналізація, підсвічування або вбудована техніка. Частина обладнання запускається автоматично, тому момент спрацювання не завжди збігається з діями мешканців.

Якщо всі доступні прилади справді від’єднані, можливі такі причини:

• пошкодження прихованої проводки через старіння ізоляції, свердління стіни, защемлення кабелю, гризунів або невдалий монтаж;
• волога у розетці, світильнику, розподільній коробці, зовнішній лінії чи електрообладнанні у ванній кімнаті;
• несправний стаціонарний споживач, який не від’єднується звичайним витягуванням вилки;
• помилка в з’єднанні нейтральних провідників або витік струму, якщо відключається ПЗВ чи дифавтомат;
• внутрішня несправність автоматичного вимикача після перегрівання, зношення або пошкодження;
• залишковий нагрів: після перевантаження тепловий елемент не встигає охолонути, тому повторне ввімкнення завершується швидким відключенням;
• неправильне маркування ліній, через яке автомат фактично живить більше споживачів, ніж здається.

Якщо автомат миттєво вибиває за всіх від’єднаних доступних приладів, залиште його вимкненим. Для пошуку дефекту електрик послідовно відокремлює ділянки кола, вимірює опір ізоляції та перевіряє підключене обладнання. Робити це побутовим мультиметром без відповідної кваліфікації недостатньо й небезпечно.

Чому гріється автомат в щитку

Під час проходження струму невелике підвищення температури модульного пристрою можливе. Проте один автомат не повинен бути явно гарячішим за сусідні за подібного навантаження, а запах нагрітого пластику, зміна кольору, деформація, шипіння чи тріск завжди потребують уваги. Температуру та стан контактів оцінюють вимірювальними приладами, а не лише дотиком.

Найпоширеніші причини нагрівання

• Тривале перевантаження. Струм близький до граничного або перевищує його, тому нагріваються і внутрішні елементи автомата, і провідники.
• Слабка клема. Підвищений опір у місці з’єднання створює локальний нагрів, який може бути сильнішим, ніж нагрів від самого навантаження.
• Неправильне окінцювання проводу. Багатодротяна жила без передбаченого виробником наконечника, пошкоджені дротинки або невідповідний переріз погіршують контакт.
• Кілька провідників в одній клемі. Таке підключення допустиме лише тоді, коли конструкція та документація пристрою прямо це дозволяють.
• Пошкоджені внутрішні контакти. Зношення, підгоряння після короткого замикання або механічна несправність збільшують опір усередині автомата.
• Проблема з гребінчастою шиною. Неповне входження, перекіс, невідповідний тип або підгорілий контакт здатні нагрівати одразу кілька модулів.
• Зовнішній тепловий вплив. Сусідні навантажені пристрої та недостатнє відведення тепла підвищують загальну температуру в щиті.

Просте підтягування гвинта не завжди розв’язує проблему. Якщо контакт уже підгорів, могли пошкодитися клема, жила, наконечник, шина та корпус автомата. Такі деталі потрібно оглянути після знеструмлення й за потреби замінити. Момент затягування беруть з документації конкретної моделі, а не визначають «на відчуття».

Як за симптомами попередньо визначити причину

Симптом	Ймовірна причина	Безпечна дія
Автомат вимикається через кілька хвилин роботи кількох потужних приладів	Перевантаження або нагрівання контакту	Вимкнути частину споживачів; якщо повторюється — запросити електрика
Спрацьовує миттєво після ввімкнення одного приладу	Коротке замикання, несправність приладу або надмірний пусковий струм	Від’єднати прилад і не користуватися ним до перевірки
Вибиває навіть після від’єднання доступної техніки	Дефект проводки, волога, стаціонарний споживач або несправний захисний пристрій	Залишити коло вимкненим і викликати електрика
Автомат помітно гарячіший за сусідні	Слабка клема, перевантаження, пошкоджений контакт	Зменшити навантаження та організувати термінову перевірку щита
Є запах горілого, потемніння, тріск або дим	Підгоряння контакту, електрична дуга, оплавлення	Не вмикати повторно; за загрози пожежі покинути приміщення й телефонувати 101
Після відновлення електропостачання автомат вибиває, коли одночасно запускається техніка	Сумарні пускові струми або несправність одного зі споживачів	Від’єднати частину техніки; за регулярного повторення перевірити лінію

Що можна перевірити самостійно без розбирання щита

1. З’ясуйте, який пристрій спрацював. Подивіться на маркування та наявність кнопки TEST, не знімаючи захисну панель.
2. Пригадайте, що працювало перед відключенням. Запишіть потужні прилади, час роботи, сторонні звуки, запах і те, чи траплялося це раніше.
3. Від’єднайте доступні споживачі цієї групи. Спочатку вимкніть їх штатними кнопками, а потім вийміть вилки сухими руками, якщо розетки та шнури не мають ознак пошкодження.
4. Огляньте доступні частини. Не відкриваючи розетки й щит, перевірте, чи немає потемніння, оплавлення, запаху, вологи або пошкодженого кабелю.
5. Допускається одне повторне ввімкнення лише за відсутності небезпечних ознак. Це доречно, коли причина схожа на очевидне перевантаження і зайві прилади вже від’єднані. Важіль спочатку переводять повністю у положення OFF, а потім у ON.
6. Якщо захист спрацював знову, припиніть перевірку. Залиште коло вимкненим і зверніться до електрика.

Не торкайтеся щита, якщо з нього йде дим, чути гучний тріск або видно іскри. У разі займання насамперед подбайте про евакуацію та викликайте Службу порятунку за номером 101. Електрообладнання під напругою не можна гасити водою.

Що має перевірити електрик

Професійна діагностика не обмежується заміною автомата. Спеціаліст має знайти причину, через яку захист спрацював або нагрівся. Залежно від ситуації перевіряють:

• фактичний струм лінії під навантаженням;
• відповідність номіналу й характеристики автомата кабелю та типу споживачів;
• переріз, матеріал, стан і спосіб прокладання провідників;
• якість клемних з’єднань, шин і наконечників;
• опір ізоляції та наявність пошкодженої ділянки;
• правильність підключення нейтралі й захисного провідника;
• температуру контактів і модулів під робочим навантаженням;
• очікуваний струм короткого замикання та здатність захисту своєчасно відключити коло;
• стан самого автомата після перегрівання або аварійного спрацювання.

Якщо пластик потемнів, клема деформована або контакт підгорів, повторно використовувати пошкоджений пристрій небезпечно. Разом з автоматом можуть потребувати заміни частина провідника, наконечник чи секція шини.

Яких помилок не можна допускати

• Ставити автомат більшого номіналу без розрахунку кабелю. Так захист може перестати відключати коло до небезпечного нагрівання проводки.
• Замінювати характеристику B або C на D навмання. Пускові струми — лише один з параметрів; важлива також здатність лінії забезпечити потрібний струм швидкого відключення.
• Фіксувати важіль у ввімкненому положенні. Це фактично блокує роботу захисту й створює пряму пожежну небезпеку.
• Підтягувати клеми під напругою. Усередині щита є ризик ураження струмом і дугового спалаху.
• Вважати кожне спрацювання «слабким автоматом». Справний пристрій часто лише вказує на проблему в мережі або обладнанні.
• Ігнорувати нагрівання без відключення. Контакт може руйнуватися поступово, навіть якщо автомат ще не вибиває.
• Плутати автомат із ПЗВ. Заміна одного пристрою іншим не забезпечує ті самі види захисту.

Поширені запитання

Чи нормально, що автомат трохи теплий?

Незначне нагрівання під робочим навантаженням можливе. Проте різка відмінність від сусідніх модулів, запах, зміна кольору, деформація або регулярне спрацювання не є нормою. Точний висновок роблять після вимірювання струму й температури та перевірки контактів.

Чому автомат вибиває не одразу, а через 10–30 хвилин?

Найчастіше так працює тепловий розчіплювач під час перевантаження. Схожий ефект дає слабкий контакт, який поступово нагріває клему та корпус. Час до спрацювання залежить від величини струму, попереднього нагріву та температури всередині щита.

Чи може автомат вибивати через стрибки напруги?

Звичайний модульний автомат реагує передусім на надструм, а не на саме значення напруги. Проте перенапруга може пошкодити прилад, після чого він створить коротке замикання або підвищений струм. Для прямого захисту від підвищеної чи зниженої напруги застосовують інші пристрої, підібрані за проєктом.

Чи можна замінити автомат 16 А на 25 А?

Без перевірки кабелю, способу його прокладання, розеток, з’єднань і розрахункових струмів — ні. Більший номінал не ремонтує несправність, а може залишити проводку без належного захисту.

Чому автомат вибиває вночі, коли ніхто нічим не користується?

Уночі можуть автоматично запускатися холодильник, бойлер, насос, електроопалення або інша техніка. Також причиною бувають волога, пошкоджена ізоляція чи витік струму. Варто зафіксувати час спрацювання та перелік підключених стаціонарних приладів для подальшої діагностики.

Висновок

Щоб зрозуміти, чому вибиває автомат в квартирі, важливо врахувати момент і характер відключення. Спрацювання із затримкою частіше вказує на перевантаження або перегрів контакту, миттєве — на коротке замикання чи несправний прилад, а відключення без видимого навантаження — на прихованого споживача, пошкодження проводки, витік або несправність захисного пристрою.

Якщо автомат гріється, проблема може бути не лише в кількості підключеної техніки. Слабка клема, підгоріла шина чи пошкоджений внутрішній контакт іноді нагріваються навіть за помірного струму. Безпечна тактика — зменшити навантаження, не повторювати безкінечно ввімкнення та доручити перевірку щита електрику.

Що врахувати під час заміни автоматичного вимикача

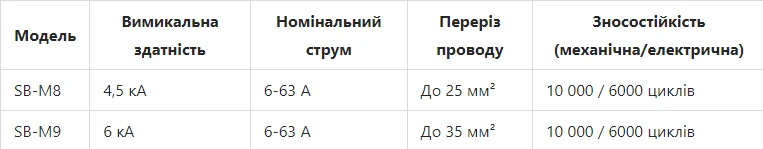

Новий пристрій вибирають після діагностики лінії з урахуванням номінального струму, кількості полюсів, характеристики спрацювання, вимикальної здатності, перерізу кабелю та умов монтажу. У лінійці UEC представлені модульні автоматичні вимикачі для житлових, комерційних і промислових об’єктів, зокрема моделі з вимикальною здатністю 4,5 та 6 кА і характеристиками B, C та D. Після того як електрик визначить потрібні параметри, відповідний пристрій можна замовити у каталозі виробника, не підміняючи професійний підбір простим збільшенням номіналу.
