Підключення трифазного електролічильника: покрокова інструкція

Сьогодні ми розглянемо, як самостійно підключити трифазний електролічильник. Такий прилад необхідний у випадках, коли у вас є потреба в більшій потужності електроживлення, наприклад, у приватному будинку або гаражі з високими енергетичними навантаженнями.

Однофазне та трифазне електроживлення: основні відмінності

У більшості квартир та приватних будинків використовується однофазне електроживлення на 220 Вольт. Однофазна схема передбачає підключення однієї фази та нульового провідника до електролічильника. Проте, якщо у вас є потужні споживачі електроенергії (зварювальні апарати, промислові верстати тощо), які потребують більше ніж 10 кіловат, тоді виникає необхідність у трифазному електроживленні на 380 Вольт.

Переваги трифазного електроживлення

Трифазне живлення має кілька переваг перед однофазним. Перш за все, воно зменшує навантаження на мережу, що дозволяє уникнути перепадів напруги, які можуть негативно впливати на роботу електроприладів. Це особливо важливо для побутової техніки та електроніки, яка чутлива до стрибків напруги.

Також існує ряд потужних пристроїв, як-от зварювальні апарати, компресори та кондиціонери, що розраховані саме на трифазне електроживлення. Крім того, трифазний електродвигун розвиває значно більшу механічну потужність при тій самій споживаній енергії, що й однофазний, що робить його більш ефективним. І, що важливо, при трифазному живленні немає потреби використовувати кабелі великого перерізу, оскільки при 380 Вольтах передається більше електричної потужності при такому ж струмі.

Типи трифазних лічильників

Трифазні лічильники електроенергії поділяються на два основні типи: прямого та непрямого включення. Лічильники прямого включення використовуються в приватних будинках та гаражах, де навантаження не перевищує 100 ампер, що відповідає максимальній потужності до 60 кіловат. Лічильники непрямого включення встановлюють на великі об’єкти з високими енергетичними навантаженнями через трансформатори струму.

Підготовка до встановлення лічильника

Перед початком монтажу слід підготувати спеціальний електрощит, де буде встановлений лічильник. Лічильники трифазного типу зазвичай кріпляться на платформу з трьома гвинтами, що забезпечує швидкий та зручний монтаж. Однак варто пам’ятати, що всі електромонтажні роботи повинні виконуватися лише після повного знеструмлення об’єкта.

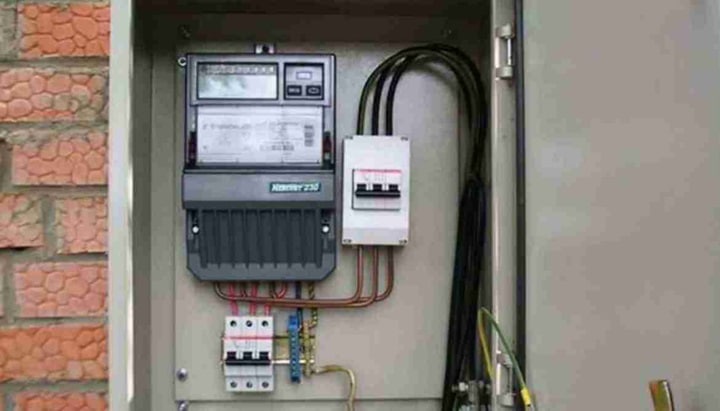

Схема підключення трифазного електролічильника

Електрощит отримує кабель живлення, який містить три фази, нульовий провід та заземлення. Перша фаза, позначена як «А», підключається до першого контакту лічильника, фаза «B» – до третього контакту, а фаза «С» – до п’ятого. Важливо, щоб фази підключалися у правильній черговості, інакше електронний лічильник може не працювати належним чином, і на його екрані з’явиться індикація помилки. Черговість фаз зазвичай перевіряється спеціальним приладом, але в побутових умовах можна скористатися методом тику: підключити фази, перевірити роботу лічильника, і, у випадку помилки, поміняти фази місцями.

Виведення фаз з лічильника до автоматичних вимикачів відбувається з другого, четвертого та шостого контактів. Нульовий провід підключається до сьомого контакту, а виходить з восьмого. Заземлюючий провід одразу кріпиться до шини заземлення електрощита.

Особливості заземлення

Важливо звернути увагу на те, що нульовий провідник у домашньому електрощиті повинен бути пов’язаний з контуром заземлення, що монтується на вулиці. Це необхідно для захисту електроспоживачів від перенапруги у випадку, якщо зникне нуль у загальній мережі.

Старі та нові моделі лічильників

Раніше індукційні трифазні лічильники підключалися за дещо іншою схемою. Перша фаза підключалася до першого контакту, а між першим і другим контактом ставилася перемичка. З третього контакту фаза відходила до навантаження. Для двох інших фаз також ставилися перемички між відповідними контактами (4 і 5, 7 і 8). Однак сучасні електронні лічильники мають інші технічні рішення. Вони можуть мати додаткові контакти для підключення до систем передачі даних, що дозволяє відстежувати споживання електроенергії дистанційно.

Завершення монтажу та перевірка

Схема підключення завжди зазначена на внутрішній стороні кришки контактів лічильника або в його технічному паспорті. Після завершення всіх робіт правильність підключення обов’язково має бути перевірена представником Енергонагляду. Лічильник пломбується для запобігання крадіжкам електроенергії.

Якщо ви використовуєте б/у лічильник, обов’язково переконайтеся, що він пройшов перевірку та має відповідні документи і штамп.

Висновок

Підключення трифазного лічильника потребує уважності та дотримання правил безпеки. Якщо ви не впевнені у своїх навичках, краще звернутися до професіоналів.
